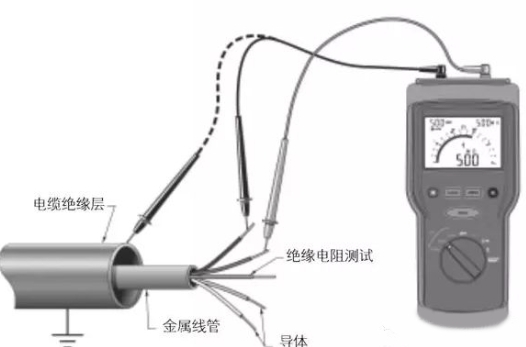

绝缘电阻是指在汽车连接器的绝缘部分施加电压，然后使绝缘部分的表面或内部产生漏电流而呈现出的电阻值。即绝缘电阻（MΩ）=加在绝缘体上的电压（V）/泄露电流（μA）。经过绝缘电阻查验招认连接器的绝缘功用能否符合电路设计的要求或饱受高温、湿润等环境应力时，其绝缘电阻是否符合有关技术条件的规则。绝缘电阻是设计高阻抗电路的约束要素。绝缘电阻低，意味着漏电流大，这将损坏电路的正常作业。例如构成反馈回路，过大的漏电流所产生的热和直流电解，将使绝缘损坏或使连接器的电功用变劣。

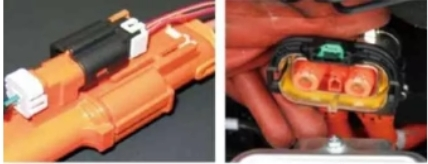

1)绝缘材料设计电连接器时选用何种绝缘材料十分重要,它往往影响随后产品的绝缘电阻能否安稳合格。如某厂原运用醋醛玻纤塑料和增强尼龙等材料制作绝缘体，这些材料内含极性基因，吸湿性大，在常温下绝缘功用可满意产品要求，而在高温湿润下绝缘功用不合格。后选用特种工程塑料PES（聚苯醚砜）材料，产品经200℃1000h和240h湿润实验，绝缘电阻改动较小，仍在105MΩ以上，无反常改动。2)密封不良干区里面的电子电器和线束遭到高温/高湿以及化学品/尘土影响较小，湿区刚好相反，假定密封不良，或许导致电器和线束进水，引起内部电路短路/腐蚀等，直接导致功用失效，这就需求线束的连接器插接件做好密封维护
密封结构设计不合理：

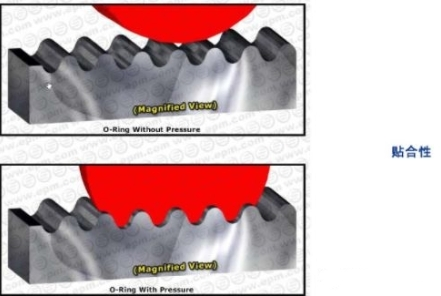

a、密封胶圈紧缩量缺少，线束平顺设备密封无问题，折弯后密封失效；

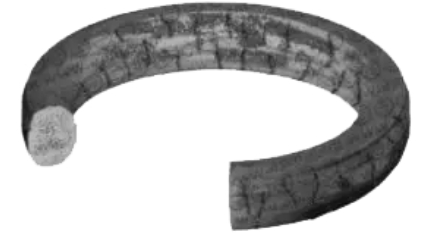

b、耐老化功用及机械功用差，长时间运用老化开裂，导致密封失效，密封结构设计时优先选用径向密封结构；
c、凝露：
连接器内部因为作业时发热内部空气含水量高，连续作业后静置因为温差导致空气中的水分析出在低温表面，然后导致绝缘失效，特别是发热部件连接器，如驱动电机连接器；
空气首要由干空气、水汽、尘土组成。一般湿度是指空气中水蒸气的含量，丰满湿度是单位体积的空气在必定温度条件下所能包含的水汽量的最大极限；
丰满湿度与空气温度有关，温度越高，所含水分越多。30%～60%的相对湿度是关于一般电气设备比较合适的。假定坚持空气绝对湿度不变，下降空气温度，温度下降到必定值时空气中湿度会抵达丰满，持续降温，空气中水分就会分出，这种有液态水分出的现象称为“凝露”。露点温度是含湿量和大气压力坚持不变的前提下能使空气相对湿度抵达100%的温度。

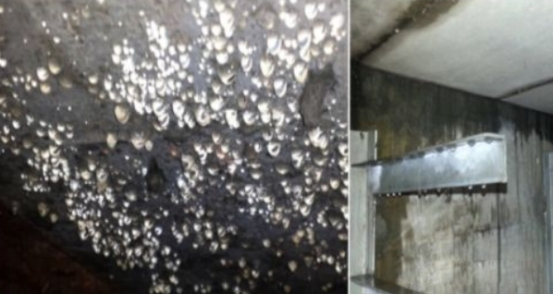

实验室条件下的凝露现象首要包含两种情况。一种是呈现在升温阶段，升温过程中壳体表面温度低于环境温度，壳体表面面的空气遇到低于露点温度的产品表面时，水气会凝结在壳体外壁，构成凝露。
另一种是呈现在降温阶段，外部环境先降温，所以壳体内壁比内部空气温度低，假定壳体内壁温度抵达内部空气的露点温度，壳体内壁就会构成凝露。
咱们要处理的凝露问题首要是第二种，防止内壁产生凝露影响内部电气元件功用。凝露是温度与湿度一同效果的效果，环境湿度高，气候温差大，简略产生凝露；
我国地域广大，气候差异巨大，在滨海环境湿度大，西北地区温差变化大，此类区域一般更易产生凝露。
在金属表面涂覆硅胶干燥剂涂层后，当金属表面温度低于露点温度有水分分出时，首要被吸附到金属表面涂层中，吸附丰满后才会呈现凝露。所以在金属表面涂覆硅胶涂层，在必定时间内可有用延缓凝露的产生，但并不能抵达除湿的意图，且增加了加工和维护本钱还有就是加装透气阀。
d、虹吸：
连接器等电子元件进水首要有两个途径，第一是外部的液体靠地心重力渗透进入其内部，比方没有密封圈的连接器，或水分从线束内部连接点(比方没有维护的焊点/压接点/搭铁点)进入；这儿强调下“虹吸”这个词，因为一般电器在作业时有必定温度，内部空气构成必定压力，当连续作业后，温度下降，内部压力也小了，这时会构成气压差，假定连接器密封不良，水汽会顺着多股铜线间的空位进入内部，导致功用失效。

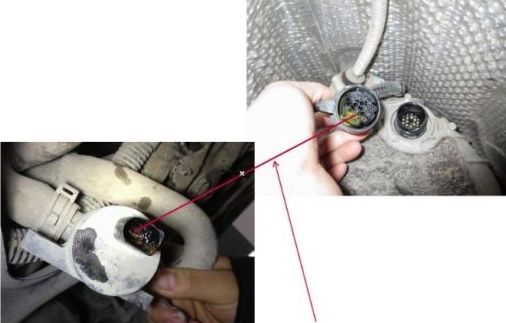

下图为变速箱油冷却阀N509插头渗防冻液，防冻液沿N509插头（1）号线进入变速器电脑J217插头（7）号导致缺点（液体虹吸现象）
3)高温高温会损坏绝缘材料，引起绝缘电阻和耐压功用下降，对金属壳体，高温可使接触件失掉弹性，加快氧化和产生镀层蜕变。如按GJB598出产的耐环境快速别离电连接器系列2产品，绝缘电阻规则25℃时应不小于5000MΩ，而高温200℃时，则下降至不小于500MΩ，电联接设计考虑载流温升，作业情况下不跨过绝缘材料的额定作业温度。4)湿度湿润环境引起水蒸气在绝缘体表面的吸收和涣散，简略使绝缘电阻下降到MΩ级以下。长时间处于高温环境下会引起绝缘体物理变形、分解、逸出生成物，产生呼吸效应及电解腐蚀及裂纹。如按GJB汽车81出产的带状电缆电连接器，规范大气条件下的绝缘电阻值应不小于5000MΩ，而经相对湿度为90%～95%，温度为40±2℃96h温热实验后的绝缘电阻降至不小于1000MΩ。5)污损绝缘体内部和表面的洁净度对绝缘电阻影响很大，因为注塑绝缘体用的粉料或胶接上、下绝缘设备板的胶猜中混有杂质，或因为多次插拔磨损残留金属屑及端接锡焊时焊剂残留进入绝缘体表面，都会显着下降绝缘电阻。如某厂出产的圆形电连接器在制品交收实验时发现有一个产品接触件之间的绝缘电阻很低，仅20MΩ不合格，后经解剖分析发现其原因是因为注塑绝缘体用的粉猜中混有杂质，后只得将该批产品悉数报废。6)电气空位电连接器的接触对由绝缘设备板固定其彼此方位，接触对之间，接触对与外壳之间由绝缘板和空气隙组成，绝缘板的抗电强度一般比空气隙高，因此在正常条件和低气压条件下，电击穿一般首要产生在空气隙中，特别在尖角棱边处空气隙被击穿产生飞弧因为电弧，的高温将附近的绝缘材料表面烧焦碳化而短路，构成绝缘失效。
